Vistas
Perspectivas de objetos

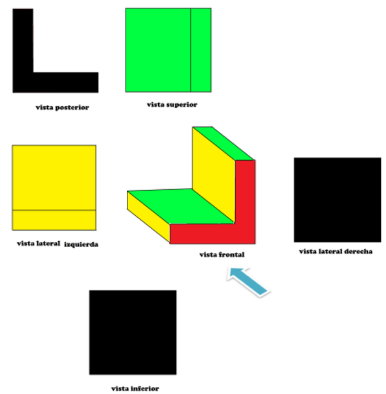

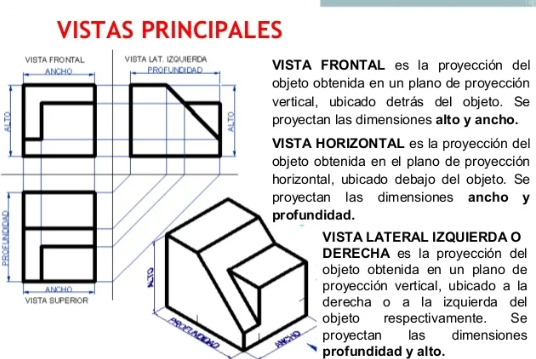

1️⃣ Tipos de vistas que debes dominar

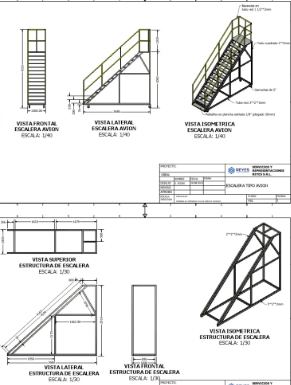

CASO 1: Vista FRONTAL + Vista DERECHA
|
![]() |
CASO 2: Vista FRONTAL + Vista IZQUIERDA
|
![]() |

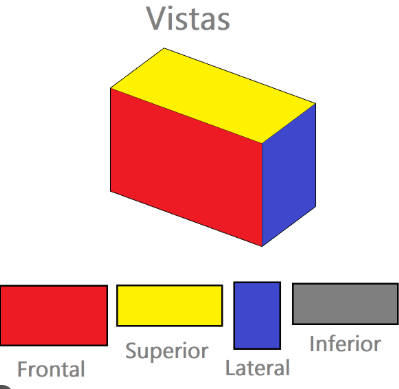

🔹 Vista frontal
Es la cara principal del objeto.
Muestra altura y ancho.
Normalmente es la vista más completa.
🔹 Vista superior
Muestra ancho y profundidad.
Revela huecos, escalones o salientes que no se ven de frente.
🔹 Vista lateral (derecha o izquierda)
Muestra altura y profundidad.
Confirma lo que no se distingue entre frontal y superior.
📌 Regla clave:
👉 Una vista nunca contradice a otra; se complementan.
2️⃣ Método paso a paso para resolver ejercicios de perspectiva
✅ Paso 1: Analiza una vista a la vez
No intentes imaginar el objeto completo de golpe.
Empieza por la vista frontal y fíjala mentalmente.
✅ Paso 2: Extrae dimensiones
Frontal → alto + ancho
Superior → ancho + profundidad
Lateral → alto + profundidad
Si una opción cambia una dimensión → ❌ descartada.
✅ Paso 3: Identifica detalles críticos
Busca:
Huecos
Escalonamientos
Voladizos
Cortes internos
Estos detalles definen la respuesta correcta.
3️⃣ Pautas mentales para visualizar en 3D (sin dibujar)
🧠 Técnica del “bloque base”
Imagina el objeto como un bloque sólido
Luego quita o añade partes según las vistas
🔄 Técnica de rotación
No gires el papel
Gira el objeto en tu mente:
izquierda ↔ derecha
arriba ↔ abajo
📌 Si una opción necesita “estirar” el objeto para coincidir, es incorrecta.
4️⃣ Errores comunes que debes evitar
❌ Pensar que una vista muestra profundidad
❌ Confundir izquierda con derecha
❌ Ignorar líneas ocultas o cortes
❌ Elegir la figura “más bonita” y no la correcta
5️⃣ Regla de oro para responder rápido
Si una opción no puede generar TODAS las vistas dadas, se descarta automáticamente.
No busques la correcta, elimina las imposibles.
6️⃣ Checklist final (úsalo en cada ejercicio)
✔ Coinciden las dimensiones
✔ Coinciden los huecos
✔ Coinciden los escalones
✔ Coincide la orientación
✔ No aparecen elementos extra
Si falla uno → ❌
7️⃣ Clave para resolver en menos tiempo (nivel examen)
👉 Empieza descartando, no buscando
👉 Las vistas mandan, la perspectiva obedece

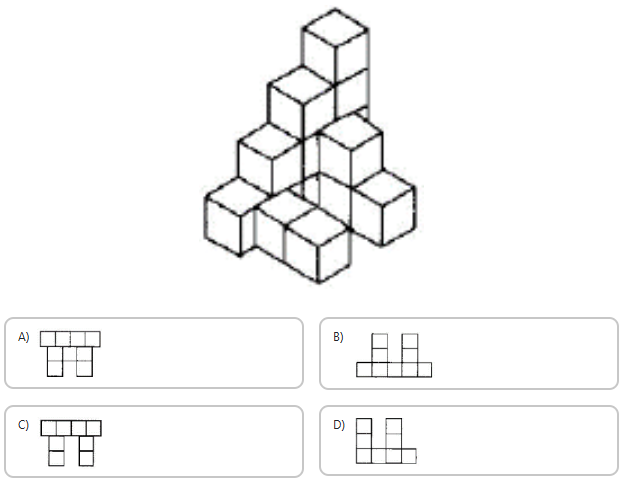

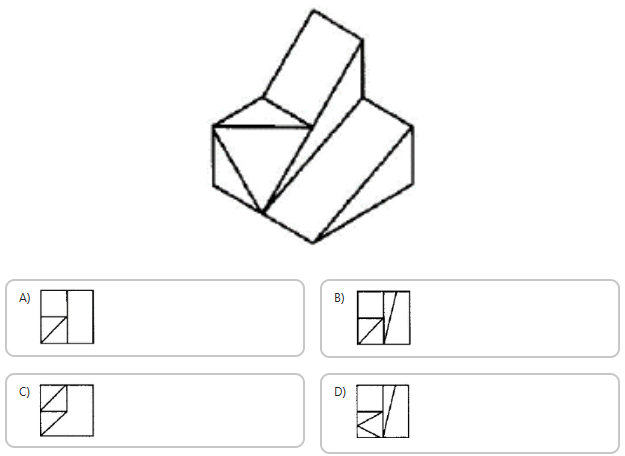

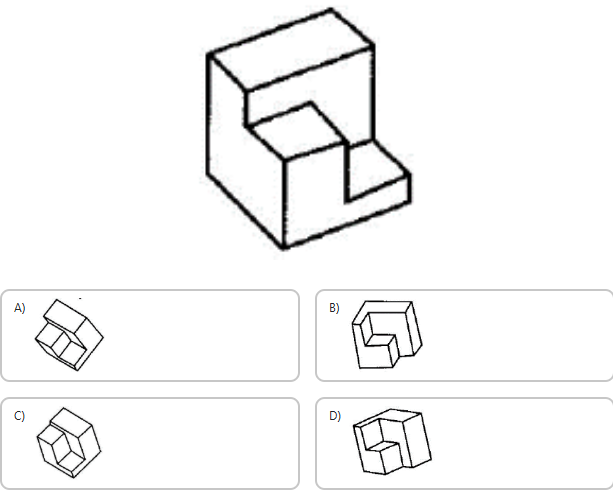

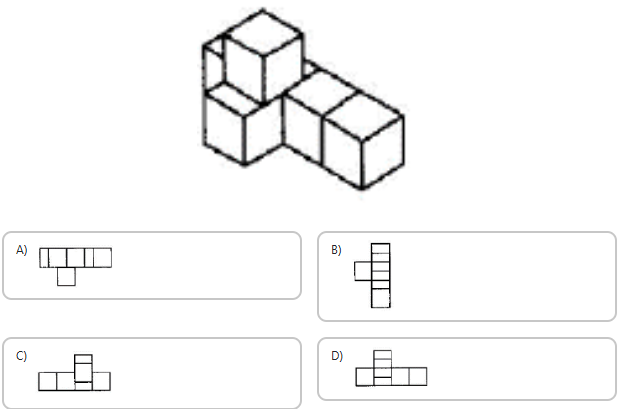

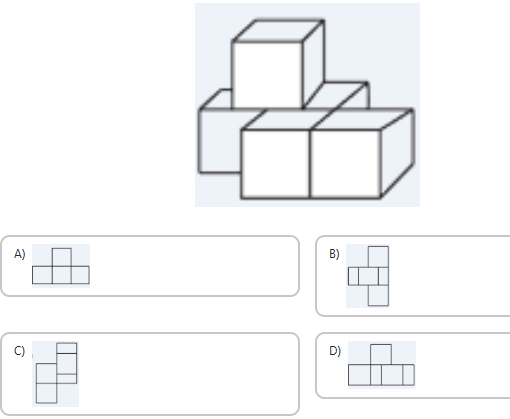

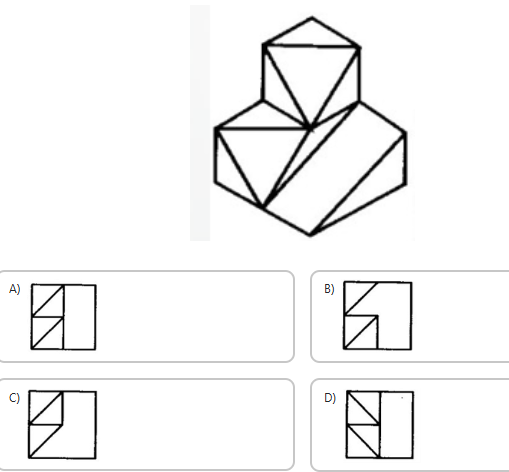

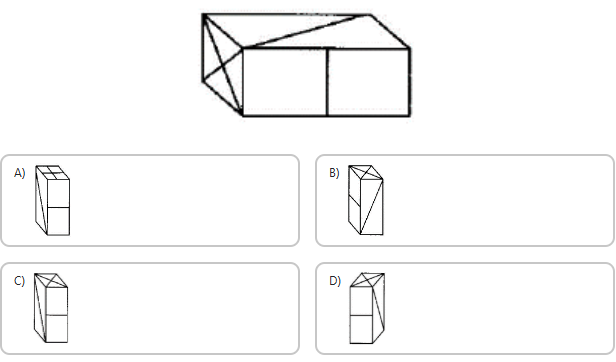

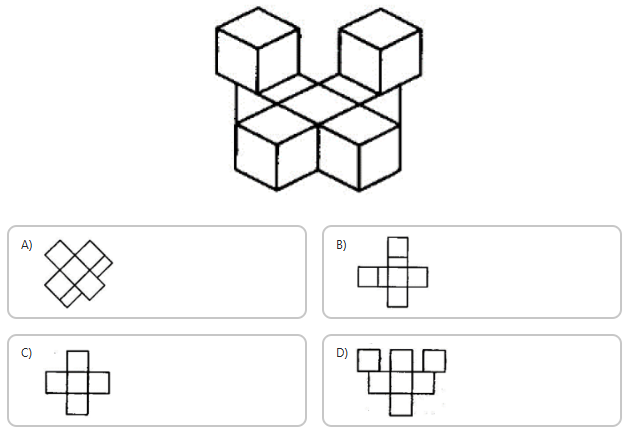

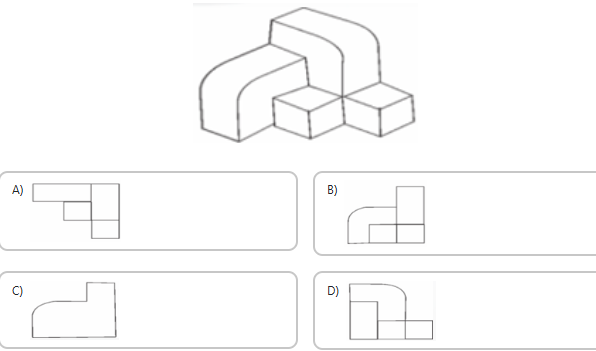

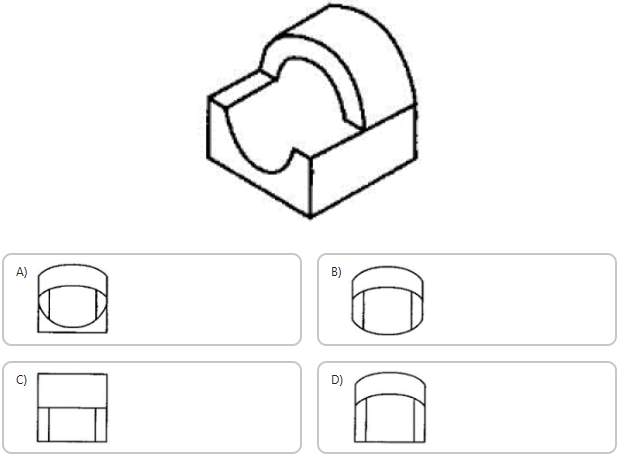

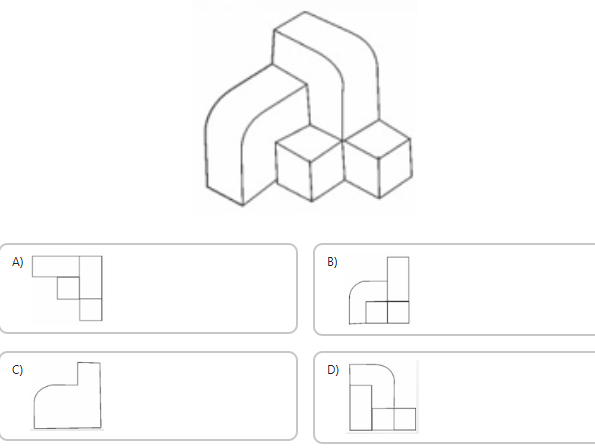

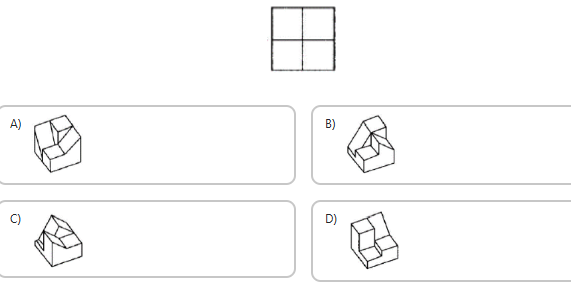

Test
Elija la respuesta correcta
